ESDENT
Tomograf CBCT RAYSCAN Studio

Tomograf stomatologiczny RAYSCAN SSzczegółowa diagnoza i pełna digitalizacja pacjenta.

  • Tomograf z pantomografem i opcjonalnym cefalo
  • Skaner CBCT wycisków i modeli do prac CAD/CAM
  • FOV od 3x4 do 20x20 cm
  • Dowolne pole obrazowania ze wskaźnikiem świetlnym
  • Voksel od 70 do 300μm
  • RAYGuard - monitoring 24/7
  • Szybki skan w 4.9 s z dawką panoramy
  • Protokoły laryngologiczne w standardzie

Duże pole obrazowania 20x20 cm pozwala stworzyć w pełni Wirtualnego Pacjenta do szerokich zastosowań diagnostycznych i zabiegowych.




RAYSCAN Studio - Tomograf CBCT z polem obrazowania od 4x3 do 20x20 cm - Regular

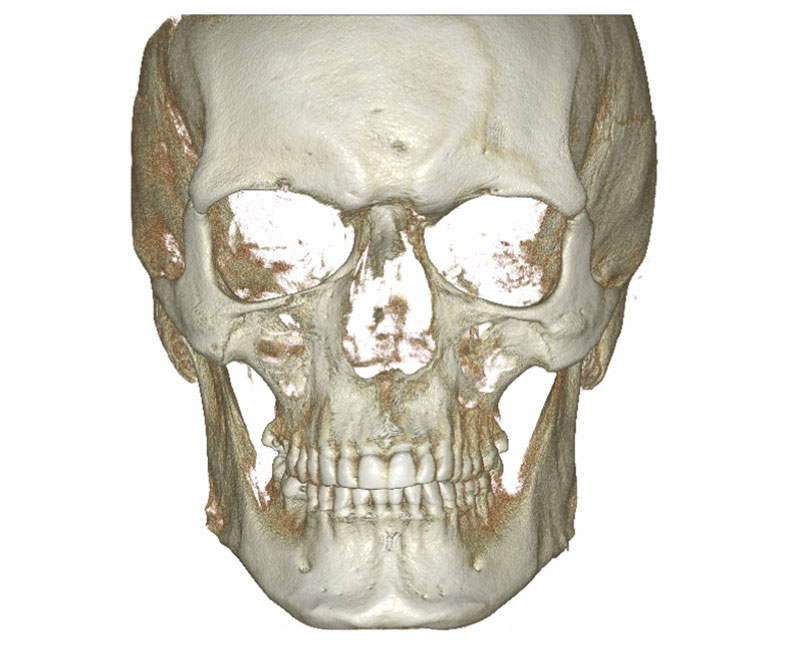

badanie CBCT twarzoczaszka 20X20

Tomograf CBCT z polem obrazowania od 4x3 do 20x20 cm

Płynne pole obrazowania ze wskaźnikiem świetlnym od 4x3 do 20x20 cm bez stitchingu (zawsze jeden obrót głowicy). Największa rozdzielczość na rynku (voksel 70μm). Protokoły laryngologiczne w standardzie.

Podgląd płynnej kolimacji ze wskaźnikiem świetlnym



Pacjentka podczas pozycjonowania zdjęcia tomograficznego z wskaźnikiem świetlnym na twarzy pokazującym pole obrazowania

RAYSCAN Studio - Przyszłość stomatologii - Regular Gallery

tomograf rayscan s 4 w 1

Przyszłość stomatologii

Tomograf stomatologiczny RAYSCAN S to odpowiedź na wyzwania, z którymi stomatolodzy i chirurdzy szczękowi zmagają się od wielu lat. Został stworzony do uzyskiwania i zarządzania wszystkimi informacjami pacjenta, potrzebnymi do cyfrowej diagnozy i zabiegów.

To rozwiązanie integrujące tomograf wiązki stożkowej oraz skaner CBCT wycisków, które tworzy jedno wydajne narzędzie do planowania, leczenia i tworzenia pozabiegowych uzupełnień przed samym zabiegiem.

RAYSCAN Studio - Object Scan: skaner wycisków i modeli - Regular

stomatologiczny skaner wyciskow modeli

Object Scan: skaner wycisków i modeli

Uzyskaj wysoką dokładność modeli STL i odwzorowanie miejsc niedostrzegalnych przez skanery optyczne. Nie musisz inwestować w dodatkowe urządzenie, ani na nowo szkolić personelu.

Proces skanowania jest wygodny, ponieważ nie wymaga obecności pacjenta. Oprogramowanie automatycznie tworzy model w otwartym formacie STL obsługiwanym przez każdy program CAD.

RAYSCAN Studio - Uniwersalne rozwiązanie - Regular

rayscan panorama cefalo

Uniwersalne rozwiązanie 2D i 3D

Wszystkie tomografy RAYSCAN Studio są wyposażone w pantomograf i mogą być wyposażone w jeden z trzech typów cefalo:

- Skanujące 26x22,5 cm
- One-Shot S 30x25 cm
- One-Shot L 33x33 cm

Więcej o przystawkach cefalo

RAYSCAN Studio - Integracja ze skanerem twarzy RAYFace - Regular

skaner twarzy rayface

Integracja ze skanerem twarzy RAYFace

Dzięki połączeniu badania CBCT ze skanem wewnątrzustnym i skanem twarzy 3D, operatorzy mogą stworzyć w pełni Wirtualnego Pacjenta i poszerzyć swoje możliwości planowania, prototypowania i komunikacji z pacjentem. Nowa generacja skanera twarzy RAYFace skróciła proces pobierania skanu twarzy i dopasowywania danych z około 1-3 godzin do zaledwie kilku minut. Oprogramowanie RAYFace pozwala złożyć skany z trzech źródeł, zachowując precyzyjną lokalizację skanu wewnątrzustnego względem skanu twarzy z zachowaniem poprawnej skali, a następnie wyeksportować dane jednym kliknięciem do programów takich jak: Exocad, Dolphin 3D, Invivo 6 i innych.

Więcej o integracji z oprogramowaniem zewnętrznym

Exocad



Dolphin 3D



R2Gate



Invivo 6



RAYSCAN Studio - Wirtualny Pacjent - 2 images

Wirtualny Pacjent

model zgryzu w STL + tomograf CBCT twarzoczaszki + skan twarzy 3D

RAYSCAN Studio - Cel: Planowanie przewidywalnego zabiegu - Regular

planowanie zabiegu wirtualny pacjent

Cel: Planowanie przewidywalnego zabiegu

Po otrzymaniu Wirtualnego Pacjenta, cyfrowa analiza nie zna granic. Możesz wyprodukować różne rozwiązania protetyczne, takie jak tymczasowe i finalne uzupełnienia, modele, szablony chirurgiczne, szyny ortodontyczne, jednorazowe alignery itd.

Więcej zdjęć z tego leczenia

Cztery kroki planowania zabiegu DSD: 1-stworzenie wirtualnego pacjenta, 2-analiza cefalometryczna, 3-wirtualny artykulator, 4-projekt uśmiechu i rezultat leczenia

RAYSCAN Studio - Zabieg implantologiczny - 2 images

Zabieg implantologiczny:

Planuj – Projektuj – Produkuj.

Tomografie i planowanie zabiegu implantologicznego Digital Smile DesignUśmiech pacjenta po zabiegu implantologicznym, panoramy z zaplanowanymi implantami, szablon chirurgiczny

RAYSCAN Studio - Cyfrowy artykulator - Regular

wirtualny artykulator

Cyfrowy artykulator

Stwórz artykulator używając pozycji stawu skroniowo-żuchwowego z danych CBCT. Dla lepszego zrozumienia celów leczenia, artykulacja i modele zgryzu mogą być w łatwy sposób przeniesione do Twojego preferowanego analogowego artykulatora za pomocą drukarki RAYDENT Studio.

Zobacz wideo

Cyfrowy artykulator w programie R2Gate

RAYSCAN Studio - Digital Tray - Regular

lyzka wyciskowa digital tray 2

DIGITAL TRAYTM

Jedyna w swoim rodzaju łyżka wyciskowa zaprojektowana do dokładnej digitalizacji uzębienia pacjenta. Materiał i struktura łyżki umożliwiają dokładne zobrazowanie jej promieniami rentgenowskimi. Pozwala to nie tylko na otrzymanie wycisków zębów i dziąseł, ale również na uzyskanie dokładnej pozycji wycisku w jamie ustnej pacjenta.

Zobacz więcej



Skanowanie pacjenta tomografem z łyżką wyciskową, skanowanie łyżki z wyciskiem do STL i porównanie modeli uzębienia otrzymanych ze skanowania pacjenta i wycisku

RAYSCAN Studio - Różne dane - Gallery

RAYSCAN Studio - RAYGUARD - Regular

rayguard

RAYGUARD

Usługa IoT (Internet of Things) w standardzie

  • 24h/7dni
  • Monitoring kondycji urządzenia w czasie rzeczywistym
  • Alarmy prewencyjne
  • Zdalne upgrade’y

RAYSCAN Studio - Porównanie tomografów CBCT - Regular

porownanie tomografow CBCT

Porównanie tomografów CBCT

Wszystkie tomografy RAYSCAN opierają się o zunifikowane body, przez co na pierwszy rzut oka wyglądają bardzo podobnie. Spójny, dopracowany design sprawia, że urządzenia są przyjazne dla pacjentów i użytkowników, a platformę sprzętową wyróżnia wysoka niezawodność. Różnice są widoczne w funkcjach sprzętu: polu obrazowania, maksymalnej rozdzielczości i płynnej kolimacji.

RAYSCAN α najlepiej sprawdza się w stomatologii ogólnej i chirurgii. Endodontom zalecamy α+130 głównie z powodu doskonałych badań endo z vokselem 0,07 mm. Modele α+160 i S zalecamy do ortodoncji, chirurgii szczękowo-twarzowej i klinik oferujących szeroki zakres usług stomatologicznych.

Pobierz broszurę RAYSCAN S

RAYSCAN Studio - Dane techniczne - Tables

Dane techniczne RAYSCAN S

Typ

Tomograf wiązki stożkowej CBCT, Pantomograf, Cefalostat, Object Scan

Pozycjonowanie pacjenta

Stojące (dostęp dla wózka inwalidzkiego)

Ogniskowa 0.5
Prąd lampy rentgenowskiej 4~17mA
Napięcie lampy rentgenowskiej  60~90kVp
Protokoły skanu pacjenta Szczęka i żuchwa, szczęka i żuchwa, szybki skan, okolice zęba, endodoncja, SSŻ prawy, SSŻ lewy, zatoki, drogi oddechowe, twarzoczaszka
Protokoły Object Scan Model, wycisk, kęsek zwarciowy, triple tray
W zestawie: Komputer, monitor DICOM, fartuch ochronny, oprogramowanie, montaż, szkolenie, testy akceptacyjne.



  CBCT Panorama Cefalo
Pole obrazowania (FOV) 4x3 do 20x20 cm 12 cm (wysokość) Opcje: skanujące, One-Shot S, One-Shot L
Płynne pole obrazowania Tak Tak  Tak
Rozmiar voksela 70~300 μm
Czas skanowania 4.9~16 sek. Max. 14 sek.
Szybki skan Tak
Object Scan Tak



Minimalne wymagania stacji roboczych klienckich (dodatkowych komputerów)

CPU Intel Pentium 4 Dual Core 3.0GHz
RAM  4GB
Rozdzielczość 1280 x 768
GPU 128MB Video RAM
OS Windows 7 Home

RAYSCAN STUDIO - tryby obrazowania - Column3

Tryby obrazowania




Szczęka i żuchwa
10 x 10 cm, 160 μm, 14 sek.


Szczęka i żuchwa (szybki skan)

8 x 10 cm, 300 μm, 4.9 sek.


Szczęka, żuchwa (maks. szer.)

13 x 10 cm (α+130) 16 x 10 cm (α+160), 180 μm (α+130) 200 μm (α+160), 14 sek.


Okolice zęba (standard)
5 x 5 cm, 160 μm, 14 sek.




Okolice zęba (endo)
4 x 5 cm, 70 μm, 14 sek.


SSŻ i uszy
12 x 10 cm, 180 μm, 14 sek.


Zatoki przynosowe
13 x 10 cm (α+130) 14 x 10 cm (α+160), 300 μm, 14 sek.


Drogi oddechowe
12 x 10 cm, 300 μm, 14 sek.



RAYSCAN Studio - Wymiary - Gallery
