Rejestracja ruchów żuchwy, skaner twarzy, skaner wewnątrzustny, skaner wycisków, drukarka 3D od Ray
Kompleksowe podejście do cyfrowej stomatologii, pozwalające na stworzenie wirtualnego pacjenta.
Skaner twarzy RAYFace
Łatwe i szybkie w użyciu rozszerzenie cyfrowego protokołu DSD.
- Zapewnia rzeczywiste i realistyczne zwymiarowanie twarzy pacjenta
- Technologia ONE-SHOT – wykonuje skan z wielu perspektyw w mniej niż 1 sekundę
- Znacznie skraca czas leczenia protetycznego
- Technologia i oprogramowanie są stale rozwijane przez producenta
- Inegracje z exocad, exoplan, DentalCAD, InVivo 6, Dolphin 3D, BlueSkyBio, OnyxCeph

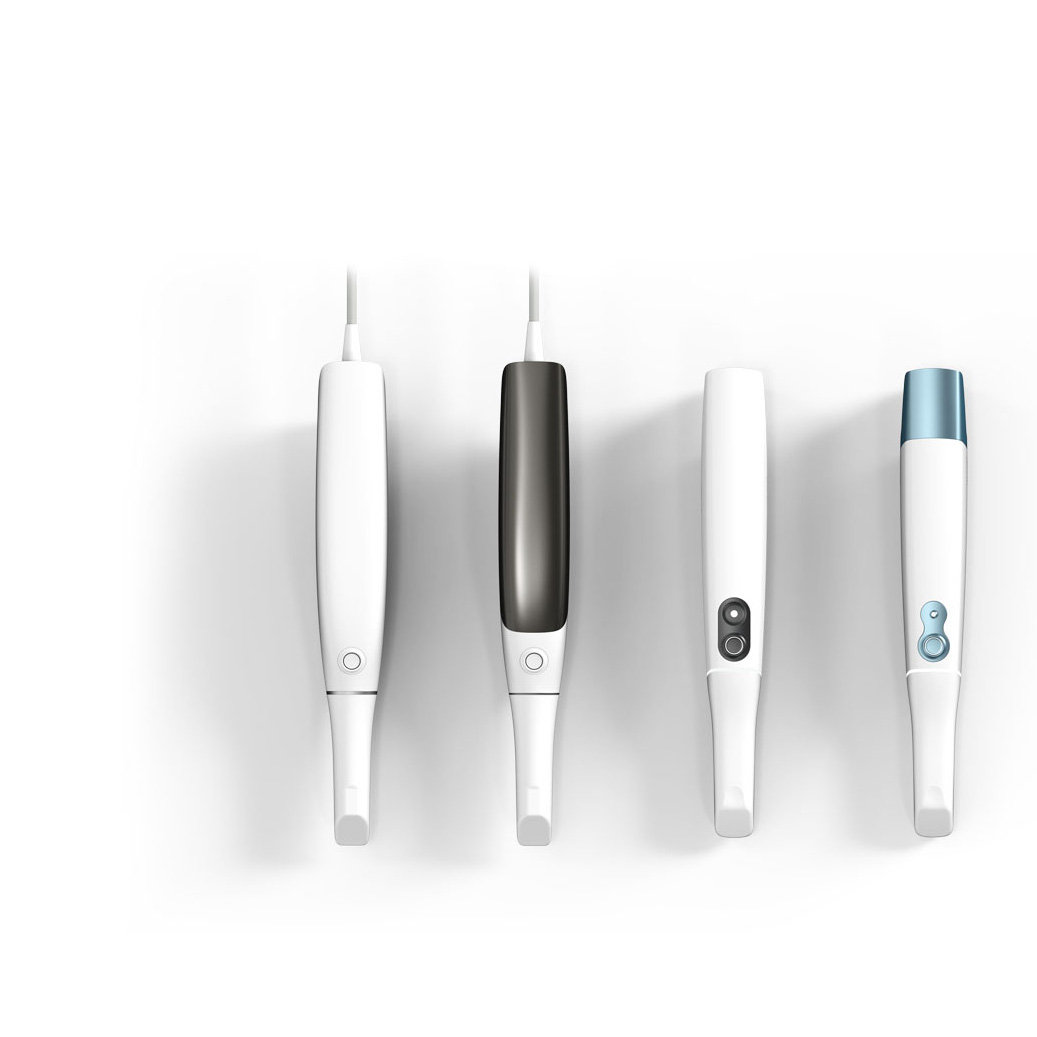

Skaner wewnątrzustny RAYiOS2
Łatwa integracja ze środowiskiem Ray
- Niska waga
- Szerokie pole skanowania
- Funkcje usprawniające wyraźne skanowanie
Skaner wycisków i modeli w tomografie Object Scan
Zastępuje skaner wewnątrzustny
- Zintegrowany z tomografem RAYSCAN
- Zastępuje skaner laboratoryjny i wewnątrzustny
- Błyskawiczna rekonstrukcja zgryzu dla CAD/CAM
- Archiwizacja modeli

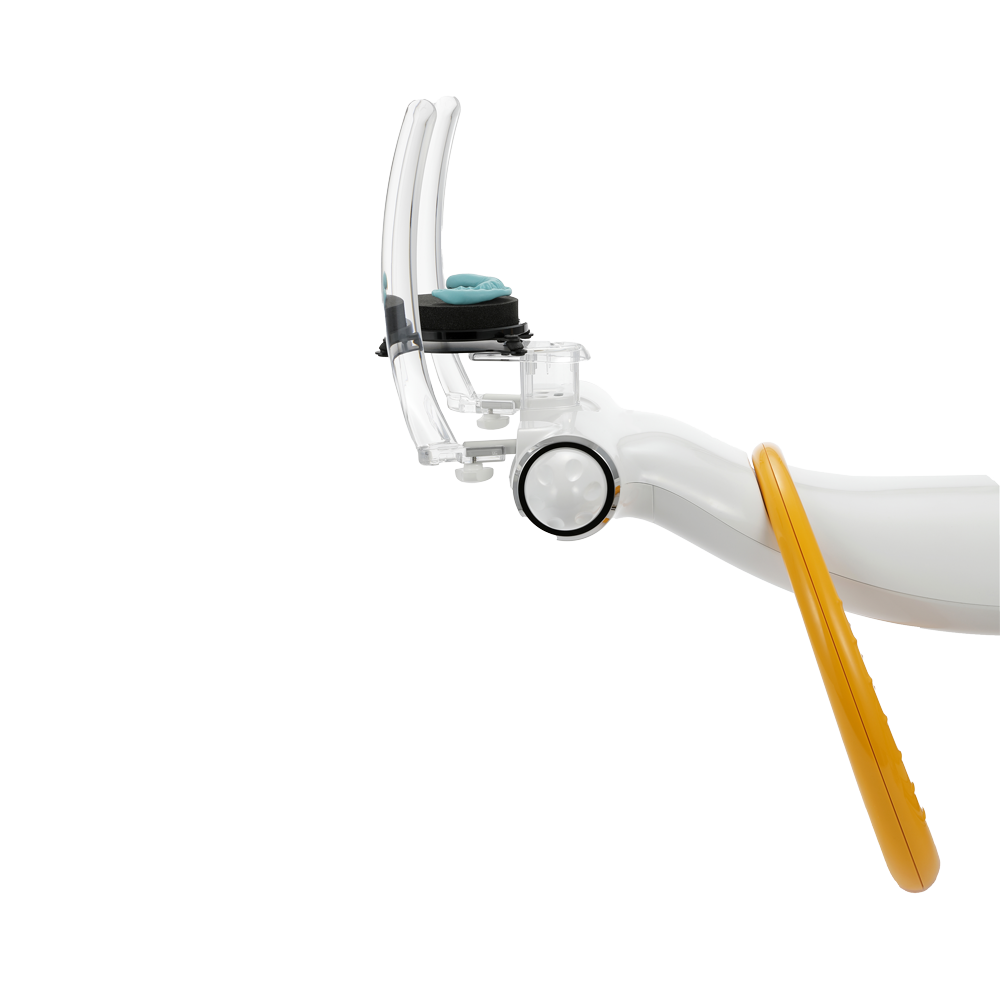

Łyżka wyciskowa Digital Tray
Redukcja artefaktów na CBCT i dokładny model przy bezzębiu
- Łyżka używana do skanowania wycisków i modeli poprzez Object Scan
- Minimalizuje problemy związane z artefaktami i bezzębiem
- Dzięki markerom pozwala na łatwe dopasowanie STL do CT
Drukarka 3D RAYDENT Studio
Kompleksowe wydruki zintegrowane z ekosystemem Ray
- Oprogramowanie CAD w zestawie
- Obszar druku 100x60x70 mm
- Szybkie wydruki – 20/25 min. dla pracy protetycznej, 55 min. dla modelu
- Wodorozpuszczalne żywice
Na co zwrócić uwagę przy wyborze urządzenia, w kontekście późniejszej pracy w programach CAD?
Dane otrzymywane z urządzeń cyfrowych powinny być łatwo eksportowalne do programów służących do projektowania CAD takich jak np. exocad. Nie każde urządzenie generuje łatwo kompatybilne dane z najważniejszymi oprogramowaniami, co znacząco wpłynie na późniejszy komfort pracy. Zarówno skaner twarzy RAYFace i rejestrator ruchów żuchwy MODJAW obsługują najpopularniejsze rozszerzenia STL, OBJ i PLY, a podczas eksportu tworzą od razu projekt exocad.
Jakie typy plików są wykorzystywane w programach CAD i co oznaczają?
Wyróżnia się 3 rodzaje plików – innymi słowy 3 rodzaje komputerowego zapisu zeskanowanych powierzchni. Omówmy je na podstawie skanu wewnątrzustnego:
- Plik STL – najczęściej spotykany format pliku. Przedstawia skan w postaci trójwymiarowego obiektu, złożonego z niewielkich, połączonych ze sobą trójkątów. Nie zawiera jednak koloru i tekstury zeskanowanej powierzchni. Jego zaletą jest uniwersalność i mały rozmiar pliku, jednak to ostatnie negatywnie wpływa na rozdzielczość.
- Plik PLY – w odróżnieniu od plików STL, zawiera dodatkowo kolor i fakturę zeskanowanych powierzchni. Nie jest jednak obsługiwany przez każdy skaner i program, ale odczytują go najbardziej popularne oprogramowania, takie jak: 3Shape , exocad , Medit Design czy Meshmixer.
- Plik OBJ – tak jak plik PLY przedstawia kolor i fakturę, jednak jest w stanie oddać bardziej złożone informacje geometryczne. Wykorzystywany w ortodoncji lub w przypadku skomplikowanej pracy rekonstrukcyjnej. Tak jak w przypadku pliku PLY, nie jest obsługiwany przez każde urządzenie.
Jak urządzenia CAD/CAM wspierają rozwój cyfrowej stomatologii?
Cyfrowa stomatologia to koncepcja rozwijana już od dłuższego czasu, lecz na przestrzeni ostatnich lat możemy obserwować jej zwiększoną dynamikę. Wszystko za sprawą szerszych możliwości digitalizacji pacjenta. Urządzenia takie jak skaner twarzy 3D, rejestrator ruchów żuchwy czy znany skaner wewnątrzustny dokładają kolejne elementy do pełnego modelu wirtualnego pacjenta. Dzisiaj najistotniejszą rzeczą wydaje się być integracja tych wszystkich danych w jednym miejscu. Co ważne, platformy takie jak skaner twarzy RAYFace czy Modjaw, umożliwiają, poza przeprowadzeniem badania, połączenie z zewnętrznymi danymi. Dzięki temu, lekarze i technicy protetyczni, w jednym miejscu mają zgromadzone dane potrzebne do szczegółowej i pewnej diagnozy.
Czym jest digitalizacja pacjenta w stomatologii?
Digitalizacja pozwala na przeniesienie na wirtualny model danych pobranych od pacjenta. Może to być skan wewnątrzustny, skan twarzy 3D czy ruchy żuchwy (ruchy stawów skroniowo-żuchwowych). Istotne jest to, aby wirtualny model oddawał prawidłowe zwymiarowanie pobranych danych. Wirtualny model pacjenta pozwala technikowi lub lekarzowi na dynamiczne prototypowanie prac i planowania procedury. Taki model umożliwia zwizualizowanie zmian i ich natychmiastową ocenę, co znacznie skraca czas pracy, jednocześnie podnosząc jej jakość i pewność diagnozy.
