Tomograf CBCT RAYSCAN Studio

Tomografy stomatologiczne RAYSCAN S i RAYSCAN PreMiereSzczegółowa diagnoza i pełna digitalizacja pacjenta.

  • RAYSCAN S pole obrazowania 4x3 do 20x20 cm
  • RAYSCAN PreMiere pole obrazowania 4x3 do 18x16 cm
  • Tomografy CBCT z pantomografem i cefalostatem (opcja)
  • Woksel od 70 do 300 μm
  • Dowolne pole obrazowania ze wskaźnikiem świetlnym
  • Szybki skan w 4.9 s z dawką panoramy
  • Skaner CBCT wycisków i modeli do prac CAD/CAM
  • RAYGuard – monitoring 24/7
  • Protokoły laryngologiczne w standardzie

Osiągnij spersonalizowane i przewidywalne wyniki leczenia dzięki uchwyceniu pełnego spektrum anatomii twarzy i zębów.




RAYSCAN Studio - Pole obrazowania - Regular

Porownanie tomografow RAYSCAN S i RAYSCAN PreMiere wyszarzone

Pole obrazowania do najbardziej skomplikowanych procedur

Tomografy RAYPreMiere i RAYSCAN S to tomografy z największym polem obrazowania z oferty producenta Ray, które z łatwością oraz precyzją mogą uchwycić kompletny
obszar anatomii twarzy.

RAYPreMiere dzięki zoptymalizowanej maksymalnej wysokości 16 cm obejmuje struktury anatomiczne od podbródka do czoła wraz z Nasion i Glabella.

Pole obrazowania 20x20 cm w RAYSCAN S zapewnia najszerszą diagnostykę cyfrową, którą można zastosować we wszystkich dyscyplinach stomatologii, ortodoncji, laryngologii i ortognatyki.

Pobierz broszurę RAYPreMiere

Pobierz broszurę RAYSCAN S

RAYSCAN Studio - Jeden skan - Regular

2RAYSCAN S i PreMiere bez stitchingu 2

Jeden skan, wszystkie szczegóły

Tradycyjnie powszechna jest praktyka zszywania dwóch skanów (tzw. stitching) w celu wygenerowania jednego dużego obrazu 3D. Niestety ta technologia prowadzi do zniekształceń obrazu i wymaga czasochłonnego przetwarzania danych, co wydłuża czas rekonstrukcji i w rezultacie obniża wartość diagnostyczną badania.

Technologia tomografów RAYSCAN opiera się o duży
czujnik, dzięki któremu uzyskujemy precyzyjne i czyste obrazy, bez konieczności ich łączenia. Jeden obrót głowicy zapewnia rozległe pole obrazowania i zgodnie z zasadą Alara minimalizuje narażenie pacjenta na promieniowanie.

RAYSCAN Studio - Dowolne pole - Regular

2RAYSCAN S i PreMiere pola

Dowolne pole obrazowania ze wskaźnikiem świetlnym

Technologia płynnego pola obrazowania wraz z widocznym na twarzy pacjenta wskaźnikiem świetlnym pozwala precyzyjnie dostosować obszar skanowania do każdego pacjenta, gwarantując wyraźne, niewymagające powtórek badania.

Poszerz zakres opieki stomatologicznej o:

  • Ortodoncję i planowanie implantów All-on-X
  • Chirurgię ortognatyczną
  • Rekonstrukcję twarzy
  • Urazy
  • Analizę zatok i dróg oddechowych
  • Implantologię
  • Endodoncję
  • Oba stawy skroniowo-żuchwowe
  • Złożone procedury
Zobacz jak działa wskaźnik świetlny



Pacjentka podczas pozycjonowania zdjęcia tomograficznego z wskaźnikiem świetlnym na twarzy pokazującym pole obrazowania

RAYSCAN Studio - Wysoka rozdzielczość - Regular

1RAYSCAN S i PreMiere urzadzenie 1

Wysoka rozdzielczość w małych celowanych badaniach jak i tych największych

Tomografy RAYPreMiere i RAYSCAN S zawsze oferują wysokie rozdzielczości. Badania wielkoformatowe do chriurgii szczękowo-twarzowej czy ortodoncji są wykonywane w rozdzielczości 300 μm.

Wielkość woksela 70 μm w badaniach celowanych zapewnia doskonałą diagnozę endodontyczną.

RAYSCAN Studio - Najszybsza rekonstrukcja - Regular

1RAYSCAN S i_PreMiere rekonstrukcja

Najszybsza rekonstrukcja badania w branży

Możliwość przeglądania i konsultacji skanów CT w zaledwie 22 sekundy po wykonaniu badania zwiększają efektywność planowania, a pacjentom zapewniają krótszy czas oczekiwania na diagnozę.

RAYSCAN Studio - Bezprzewodowy pilot - Regular

2RAYSCAN S i PreMiere pilot

Bezprzewodowy pilot dla maksymalnej wygody

Pilot umożliwia łatwą obsługę personelowi medycznemu, pozwalając im skupić się na tym, co naprawdę ważne – poprawnym wykonaniu badania. Operator może wybrać czy pozycjonowanie pacjenta będzie wykonywać pilotem czy dotykowym ekranem przy urządzeniu.

RAYSCAN Studio - Uniwersalne rozwiązanie - Regular

1RAYSCAN S i PreMiere pilot panoramy

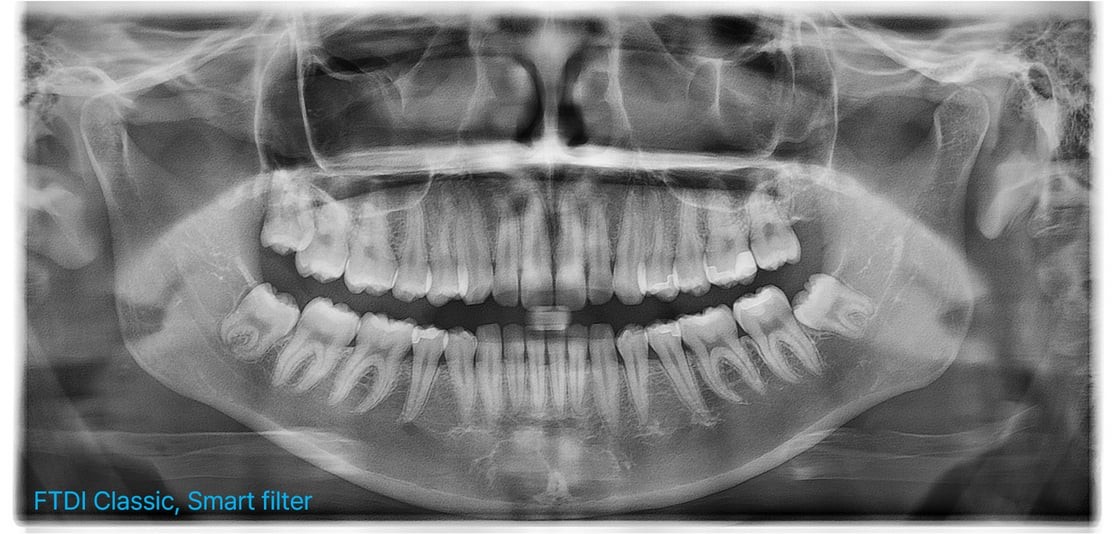

Uniwersalne rozwiązanie 2D i 3D

Tomografy są standardowo wyposażone w pantomograf. Technologia AMF (Adaptive Moving Focus) wybiera optymalną warstwę obrazu zapewniającą wyraźne zdjęcia panoramiczne i ułatwiające identyfikację stanu przyzębia pacjenta oraz lokalizację zmiany chorobowej.

RAYSCAN Studio - Opcjonalne ramię - Regular

2RAYSCAN S i PreMiere cefalo

Opcjonalne ramię Cefalo

Możesz wybrać bezpośrednią akwizycję czujnika cefalo skanującego lub czujnika ONE-SHOT. Cefalo ONE-SHOT rejestruje obrazy w zaledwie 0,8 sekundy, minimalizując zniekształcenia i zmniejszając narażenie pacjenta na promieniowanie. Bezpośrednia akwizycja obrazu w cefalo skanującym zapewnia wysoką rozdzielczość badania.

  • Cefalo skanujące - pole obrazowania 26x22,5 cm
  • Cefalo ONE SHOT S - pole obrazowania 30x25 cm
  • Cefalo ONE SHOT L - pole obrazowania 33x33 cm

Więcej o przystawkach cefalo

RAYSCAN Studio - Integracja ze skanerem twarzy RAYFace - Regular

skaner twarzy rayface

Integracja ze skanerem twarzy RAYFace

Dzięki połączeniu badania CBCT ze skanem wewnątrzustnym i skanem twarzy 3D, operatorzy mogą stworzyć w pełni Wirtualnego Pacjenta i poszerzyć swoje możliwości planowania, prototypowania i komunikacji z pacjentem. Nowa generacja skanera twarzy RAYFace skróciła proces pobierania skanu twarzy i dopasowywania danych z około 1-3 godzin do zaledwie kilku minut. Oprogramowanie RAYFace pozwala złożyć skany z trzech źródeł, zachowując precyzyjną lokalizację skanu wewnątrzustnego względem skanu twarzy z zachowaniem poprawnej skali, a następnie wyeksportować dane jednym kliknięciem do programów takich jak: Exocad, Dolphin 3D, Invivo 6 i innych.

Więcej o integracji z oprogramowaniem zewnętrznym

Exocad



Dolphin 3D



R2Gate



Invivo 6



RAYSCAN Studio - Wirtualny Pacjent - 2 images

Wirtualny Pacjent

model zgryzu w STL + tomograf CBCT twarzoczaszki + skan twarzy 3D

RAYSCAN Studio - Cel: Planowanie przewidywalnego zabiegu - Regular

projektowanie zabiegu implantologicznego

Cel: Planowanie przewidywalnego zabiegu

Po otrzymaniu Wirtualnego Pacjenta, cyfrowa analiza nie zna granic. Możesz wyprodukować różne rozwiązania protetyczne, takie jak tymczasowe i finalne uzupełnienia, modele, szablony chirurgiczne, szyny ortodontyczne, jednorazowe alignery itd.



RAYSCAN Studio - Object Scan: skaner wycisków i modeli - Regular

stomatologiczny skaner wyciskow modeli

Object Scan: skaner wycisków i modeli

Uzyskaj wysoką dokładność modeli STL i odwzorowanie miejsc niedostrzegalnych przez skanery optyczne. Nie musisz inwestować w dodatkowe urządzenie, ani na nowo szkolić personelu.

Proces skanowania jest wygodny, ponieważ nie wymaga obecności pacjenta. Oprogramowanie automatycznie tworzy model w otwartym formacie STL obsługiwanym przez każdy program CAD.

Więcej o Object Scan

RAYSCAN Studio - RAYGUARD - Regular

1RAYSCAN S i PreMiere rayguard

RAYGUARD

Usługa IoT (Internet of Things) w standardzie

  • 24h/7dni
  • Monitoring kondycji urządzenia w czasie rzeczywistym
  • Alarmy prewencyjne
  • Zdalne upgrade’y

RAYSCAN Studio - Dane techniczne - Tables

Dane techniczne RAYSCAN S i RAYSCAN PreMiere

Typ

Tomograf wiązki stożkowej CBCT, Pantomograf, Cefalostat, Object Scan

Pozycjonowanie pacjenta

Stojące (dostęp dla wózka inwalidzkiego)

Ogniskowa 0.5
Prąd lampy rentgenowskiej 4~17mA
Napięcie lampy rentgenowskiej  60~90kVp
Protokoły skanu pacjenta Szczęka i żuchwa, szczęka i żuchwa, szybki skan, okolice zęba, endodoncja, SSŻ prawy, SSŻ lewy, zatoki, drogi oddechowe, twarzoczaszka
Protokoły Object Scan Model, wycisk, kęsek zwarciowy, triple tray
W zestawie: Komputer, monitor DICOM, fartuch ochronny, oprogramowanie, montaż, szkolenie, testy akceptacyjne.



  CBCT Panorama Cefalo
Pole obrazowania (FOV) 4x3 do 20x20 cm 12 cm (wysokość) Opcje: skanujące, One-Shot S, One-Shot L
Pole obrazowania (FOV) 4x3 do 18x16 cm 12 cm (wysokość) Opcje: skanujące, One-Shot S, One-Shot L
Płynne pole obrazowania Tak Tak  Tak
Rozmiar voksela 70~300 μm
Czas skanowania 4.9~16 sek. Max. 14 sek.
Szybki skan Tak
Object Scan Tak



Minimalne wymagania stacji roboczych klienckich (dodatkowych komputerów)

CPU Intel Pentium 4 Dual Core 3.0GHz
RAM  4GB
Rozdzielczość 1280 x 768
GPU 128MB Video RAM
OS Windows 10

RAYSCAN STUDIO - tryby obrazowania - Column3

Tryby obrazowania




Szczęka i żuchwa
10 x 10 cm, 160 μm, 14 sek.


Szczęka i żuchwa (szybki skan)

8 x 10 cm, 300 μm, 4.9 sek.


Szczęka, żuchwa (maks. szer.)

13 x 10 cm i 16 x 10 cm
180 μm/200 μm, 14 sek.


Okolice zęba (endo)
4 x 5 cm, 70 μm, 14 sek.


SSŻ i uszy
12 x 10 cm, 180 μm, 14 sek


Zatoki przynosowe
13 x 10 cm i 14 x 10 cm, 300 μm, 14 sek.


Drogi oddechowe
12 x 10 cm, 300 μm, 14 sek.

Twarzoczaszka (RAYSCAN PreMiere)
18 x 16 cm, 300 μm, 14 sek.



Twarzoczaszka (RAYSCAN S)
20 x 20 cm, 300 μm, 14 sek.



RAYSCAN Studio - Wymiary - Gallery
